電容標簽傳感器（定制）
★★★★★
分享到：
咨詢電話：0592-6773016
透明標簽適用。

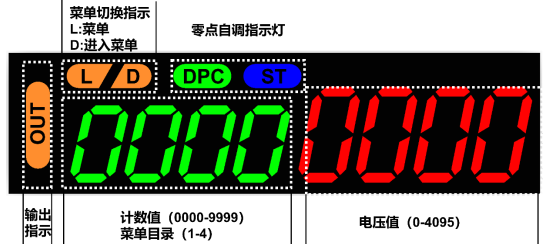

數碼管顯示屏：可顯示計數值、 當前電壓值、 狀態指示燈和菜單功能顯示。

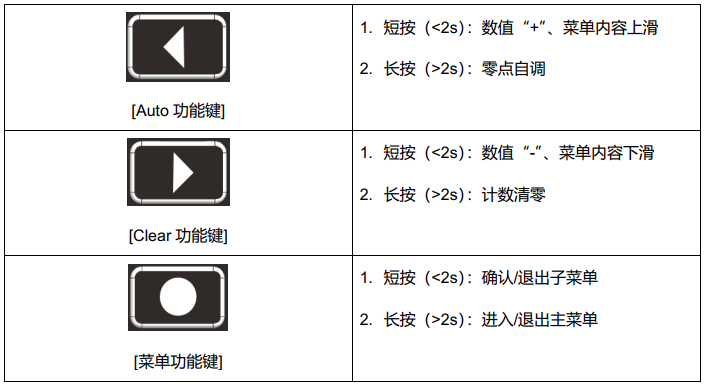

按鍵：實現零點自調/計數清零/增益/閾值手動調節

零點調節操作說明

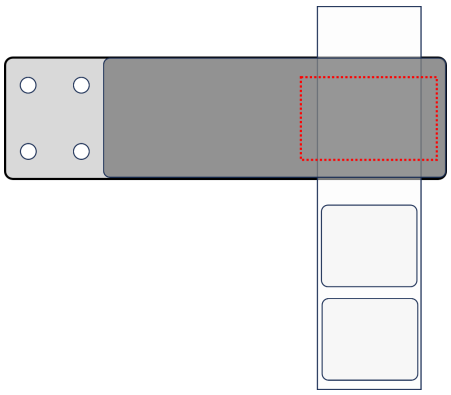

兩種自調節方式：1、標簽放置于檢測區域中心，長按 Auto 功能鍵， 當 DCP/ST 指示燈同時亮起，松手開始自調，當電壓值位于 2000±300，同時保持不斷刷新，則調零成功。如未調節成功，則需要檢查標簽是否對齊，若已對齊，則需要進入菜單進行調節。

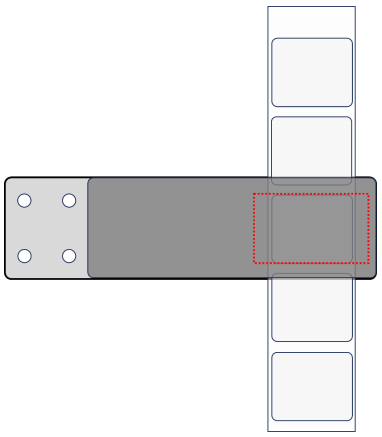

2、將標簽置于傳送帶， 長按 Auto 功能按鍵開始自調。

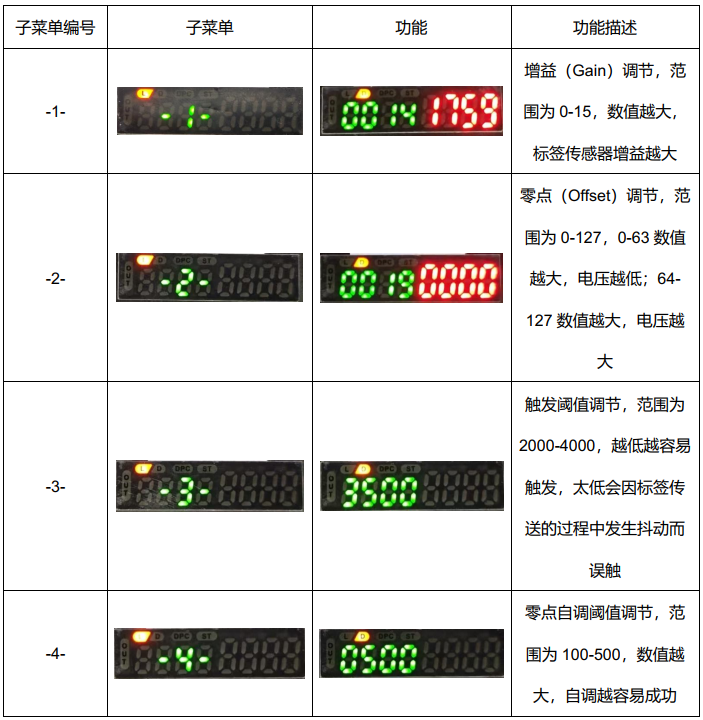

菜單調節長按菜單功能鍵進入菜單，數碼管將分別顯示 “-1-/-2-/-3-/-4-”，下面是四個子菜單分別對應的內容。

當零點無法自調成功時， 首先進入 “-4-”， 從 100 至 500， 逐漸增加。 設置一次參數， 需要回到主界面， 隨后長按 Auto 功能鍵進行零點自調。 當子菜單”-4-”內的參數從 100-500 都無法自調成功， 則將數值設置為 500， 回到菜單界面， 進入“-1-”， 從 15 至 0， 逐漸減小。 設置一次參數，同樣需要回到主界面， 隨后長按Auto 功能鍵進行零點自調。

回差調節自調成功后，如果傳感器在一個標簽間隙內多次觸發，需要增大回差，增大回差的方式有兩種：
1. 進入子菜單“-2-”，調節零點，如果回差較小，則需要增加與觸發閾值之間的壓差，例如觸發閾值設置為 3500，如要增大回差，則將零點調小（直流偏置向負方向偏移），如要減小回差，則將零點增大（直流偏置向正方向偏移）。
2. 進入子菜單“-3-”，調節觸發閾值，原理同上，零點保持不變時，增大回差，需要將觸發閾值調大，減小回差，需要將觸發閾值減小。
備注：具體調節方案視被測標簽而定，根據經驗，建議優先設置“-3-”觸發閾值，待操作熟悉后，可配合設置“-2-”進行零點調節。最終目的是為了消除誤觸。
數碼管顯示屏：可顯示計數值、 當前電壓值、 狀態指示燈和菜單功能顯示。


按鍵：實現零點自調/計數清零/增益/閾值手動調節


零點調節操作說明
兩種自調節方式：1、標簽放置于檢測區域中心，長按 Auto 功能鍵， 當 DCP/ST 指示燈同時亮起，松手開始自調，當電壓值位于 2000±300，同時保持不斷刷新，則調零成功。如未調節成功，則需要檢查標簽是否對齊，若已對齊，則需要進入菜單進行調節。


2、將標簽置于傳送帶， 長按Auto 功能按鍵開始自調。

 菜單調節長按菜單功能鍵進入菜單，數碼管將分別顯示 “-1-/-2-/-3-/-4-”，下面是四個子菜單分別對應的內容。


當零點無法自調成功時， 首先進入 "-4-”， 從 100 至 500， 逐漸增加。 設置一次參數， 需要回到主界面， 隨后長按 Auto 功能鍵進行零點自調。 當子菜單"-4-” 內的參數從 100-500 都無法自調成功， 則將數值設置為 500， 回到菜單界面， 進入"-1-”， 從 15 至 0， 逐漸減小。 設置一次參數，同樣需要回到主界面， 隨后長按Auto 功能鍵進行零點自調。
回差調節自調成功后，如果傳感器在一個標簽間隙內多次觸發，需要增大回差，增大回差的方式有兩種：
 1. 進入子菜單“-2-”，調節零點，如果回差較小，則需要增加與觸發閾值之間的壓差，例如觸發閾值設置為 3500，如要增大回差，則將零點調小（直流偏置向負方向偏移），如要減小回差，則將零點增大（直流偏置向正方向偏移）。
2. 進入子菜單“-3-”，調節觸發閾值，原理同上，零點保持不變時，增大回差，需要將觸發閾值調大，減小回差，需要將觸發閾值減小。
備注：具體調節方案視被測標簽而定，根據經驗，建議優先設置“-3-”觸發閾值，待操作熟悉后，可配合設置“-2-”進行零點調節。最終目的是為了消除誤觸。



1、專用IC為核心，性能穩定
2、自適應閾值調整，可檢測各種透明/非透明物體
3、按鍵調節零點，靈敏度
4、一鍵示教功能，使用更方便
5、電源反接保護、輸出短路保護、過流保護
型號
LRD2100
電源
直流電壓
 12-36V（反接保護）
電流
 50mA
響應時間
打開/關斷
 20us最快
開關頻率
10kHz最大

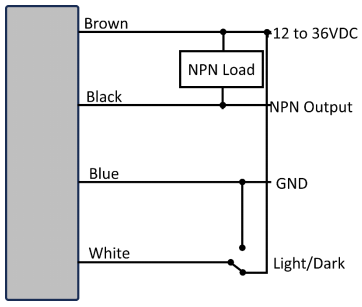

輸出類型
輸出電流
最大150mA（短路保護）
開關輸出
NPN/暗動或亮動切換
溫度
工作范圍
4℃~60℃
保護措施
電源反接保護
開關輸出短路和過流保護
數碼管顯示屏：可顯示計數值、 當前電壓值、 狀態指示燈和菜單功能顯示。

按鍵：實現零點自調/計數清零/增益/閾值手動調節

零點調節操作說明
兩種自調節方式：
1、標簽放置于檢測區域中心，長按 Auto 功能鍵， 當 DCP/ST 指示燈同時亮起，松手開始自調，當電壓值位于 2000±300，同時保持不斷刷新，則調零成功。如未調節成功，則需要檢查標簽是否對齊，若已對齊，則需要進入菜單進行調節。
2、將標簽置于傳送帶， 長按 Auto 功能按鍵開始自調。

菜單調節
長按菜單功能鍵進入菜單，數碼管將分別顯示 “-1-/-2-/-3-/-4-”，下面是四個子菜單分別對應的內容。

當零點無法自調成功時， 首先進入 -4-”， 從 100 至 500， 逐漸增加。 設置一次參數， 需要回到主界面， 隨后長按 Auto 功能鍵進行零點自調。 當子菜單 -4-” 內的參數從 100-500 都無法自調成功， 則將數值設置為 500， 回到菜單界面， 進入 -1-”， 從 15 至 0， 逐漸減小。 設置一次參數，同樣需要回到主界面， 隨后長按Auto 功能鍵進行零點自調。

回差調節
自調成功后，如果傳感器在一個標簽間隙內多次觸發，需要增大回差，增大回差的方式有兩種：
 1. 進入子菜單“-2-”，調節零點，如果回差較小，則需要增加與觸發閾值之間的壓差，例如觸發閾值設置為 3500，如要增大回差，則將零點調小（直流偏置向負方向偏移），如要減小回差，則將零點增大（直流偏置向正方向偏移）。
 2. 進入子菜單“-3-”，調節觸發閾值，原理同上，零點保持不變時，增大回差，需要將觸發閾值調大，減小回差，需要將觸發閾值減小。
 備注：具體調節方案視被測標簽而定，根據經驗，建議優先設置“-3-”觸發閾值，待操作熟悉后，可配合設置“-2-”進行零點調節。最終目的是為了消除誤觸。
